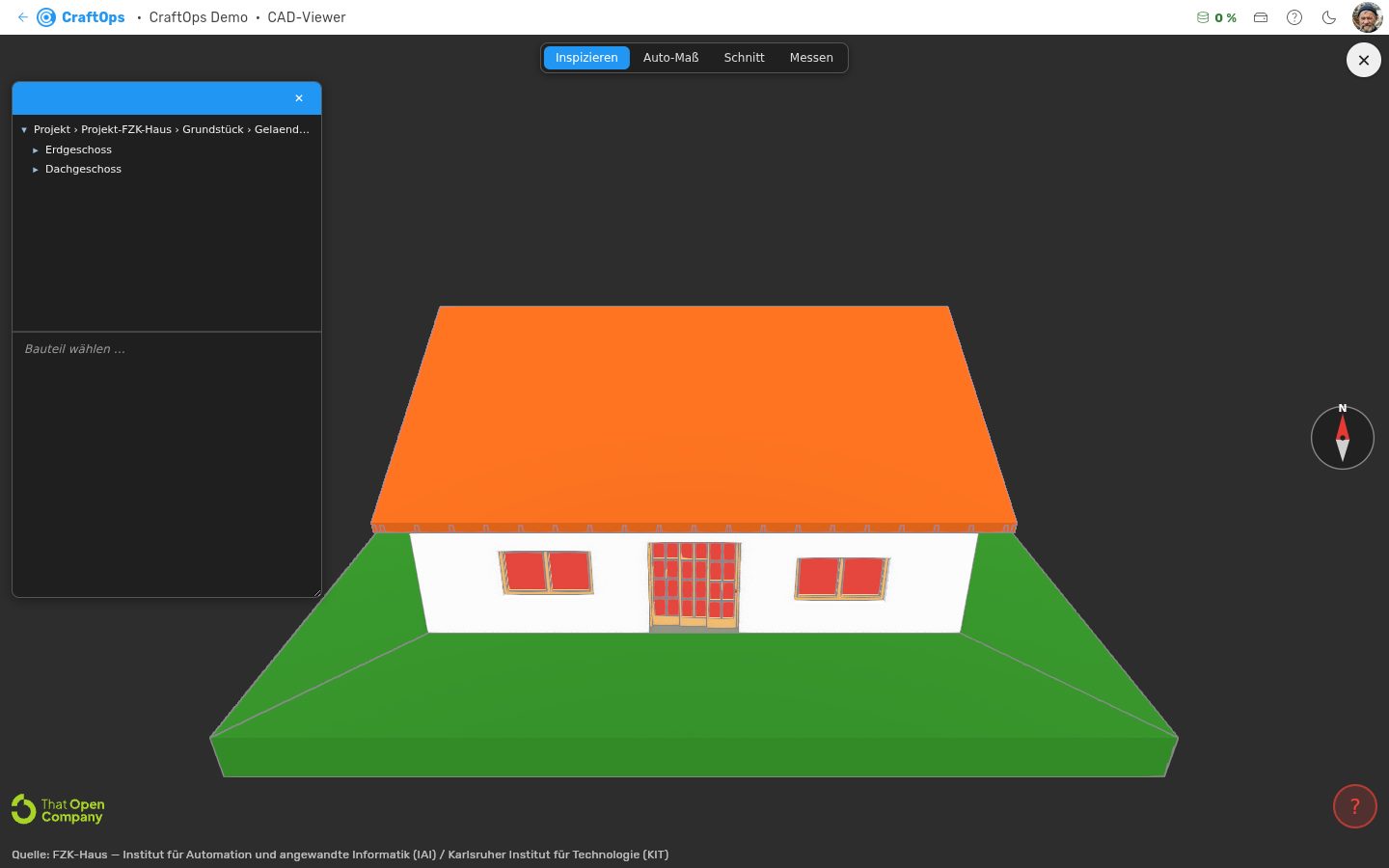

Hier sehen Sie ein CAD- oder BIM-Modell dieses Projekts in 3D. Unterstützt werden IFC sowie die 3D-Formate STL, OBJ und GLB.
Grundbedienung
Navigieren: Ziehen dreht das Modell. Das Mausrad zoomt. Mit der rechten Maustaste oder zwei Fingern verschieben Sie die Ansicht.
Schließen: Über das X oben rechts, den blauen Pfeil oben links oder die Taste Esc.
STL, OBJ und GLB
Reine Geometrie: Diese Formate sind reine Geometrie ohne Bauteil-Informationen.
Abmessungen: Unten links stehen die Gesamtabmessungen (L × B × H).
Werkzeugleiste oben: Sie schaltet zwischen drei Modi um: „Ansicht", „Messen" und „Schnitt".
„Ansicht": Nur betrachten.
„Messen": Der Punkt rastet an Eckpunkten ein (gelbe Vorschau-Kugel). Klicken Sie zwei Punkte an, erscheint ihr Abstand.
„Schnitt": Sie legen eine Schnittebene entlang X, Y oder Z und schieben sie mit dem Regler durch das Teil. „Umkehren" dreht die Schnittrichtung.
Messungen entfernen: Der Knopf „Löschen" in der Leiste entfernt alle Messungen.
IFC-Modelle
Was IFC mehr kann: IFC-Modelle enthalten Bauteil-Informationen und bieten deshalb mehr Funktionen.
Bauteil hervorheben: Fahren Sie mit der Maus über ein Bauteil, wird es blau markiert. So sehen Sie vorab, was Sie treffen.
Werkzeugleiste oben mittig: Sie schaltet zwischen vier Modi um: Inspizieren, Auto-Maß, Schnitt und Messen.
Inspizieren: Das ist der Standardmodus. Ein Klick auf ein Bauteil öffnet links ein Panel mit seinen IFC-Eigenschaften: Typ, Material, Maße, Geschoss, Eigenschafts-Sätze. Ein Klick ins Leere oder auf das X schließt das Panel.
Auto-Maß: Ein Klick auf ein Bauteil zeichnet seine Maßlinien (L × B × H) ein.
Schnitt: Ein Doppelklick auf eine Fläche legt dort eine Schnittebene an. Das Modell wird aufgeschnitten, sodass Sie hineinsehen.
Messen: Klicken Sie zwei Punkte an. Dazwischen wird die Länge angezeigt.
Aufmaß von Flächen: Halten Sie die Umschalt-Taste und klicken Sie mehrere Flächen an. Das Panel „Aufmaß – Flächen" zählt sie zusammen. „Leeren" setzt es zurück.
Schnitte und Maße entfernen: Entf entfernt einen Schnitt oder eine Messung unter dem Mauszeiger. Ein einzelnes Auto-Maß entfernt das ✕, das beim Überfahren der Maßzahl erscheint.
Kompass: Der Kompass rechts zeigt die Nordrichtung. Ein Klick darauf richtet die Ansicht nach Norden aus.
Modelle verwalten
Hochladen: Im Reiter „CAD" des Projekts laden Sie Dateien hoch (IFC, STL, OBJ, GLB). Pro Projekt sind mehrere Modelle möglich.
Öffnen: IFC-Dateien werden auf dem Server umgewandelt. Solange steht „Modell wird konvertiert …" in der Zeile. Danach zeigt sie Format, Größe, Datum und wer die Datei hochgeladen hat. Ein Klick auf die Zeile öffnet das Modell.
Beispielmodelle in der Demo: Unter dem Namen und unter dem Betrachter steht, von wem das Modell stammt. Die Lizenz der Beispiele verlangt diese Angabe.
